깊은 기초의 불안정토사, 사석층, 지반차수 및 지반보강 장치와
이를 이용한 차수 및 지반보강 공법특허 ( 제 10-0966382호 )
● 연약 지반보강 공법
지반 보강공법은 구조물의 기초 타설 이후 연약 지반보강 할
부위에 드릴천공 후 주입관을 설치하고 특수 주입건을 결합하여 약액
주입하여 직접 물질을 분사함으로써 흙입자의 공극을 채움과 동시에
순간 팽창, 고형화시켜 지반을 강화하는 공법이다.
이때 흙 속의 물이나 공기를 밀어내고 공극을 채워 흙이 압밀해지면서, 전단응력에 대한 지내력을 동시에 증가 시켜 지반이 강화된다.
● 지반보강 공법 특징
□ 파워필 공법의 물질은 여러 형태 연약지반의 지내력 증강을
자유롭게 조절할 수 있으며, 공사 과정에서 시공 장비는
무소음, 무진동으로 민원이 발생하지 않는다.
□ 물질 주입 후 반응 시간은 현장 여건에 따라 경화시간 조절이
가능하며 연약지반 보강일 경우 5 ~ 10초 후면 경화가 끝난다.
□ 물질 주입시 액체에서 고체 상태로 순간 변화되고 화학적
발열이 발생한다. 그 과정에서 팽창압에 의한 부피가 증가하고
동적 에너지에 의해 느슨한 지반이 주변의 흙과 함께 압밀
고형화된다.
● 적용범위
- 해안가 매립지 (해양성점토)
- 내륙의 매립지
- 성토지반
- 사면 · 절개지반
- 지진발생에 따른 지중의 액상화 방지
- 상재하중에 의한 연약 지반의 측방거동방지
- 지하수위 변동이 심한 곳
● 이미지 자료
1. P.V.C 스리브관 설치
3. 파워필 주입
2. 주입관 관입
4. 약액주입 완료
● 시공 순서
- 연약지반, 기초지반 보강공사 (신축 현장 기초지반 보강)
1. P.V.C 스리브관 설치
- 기초 바닥 철근 조립이 완료된 상태에서 지반보강 위치에 PVC 슬리브 설치 (∮25mm / ∮35mm)
2. 주입관 설치

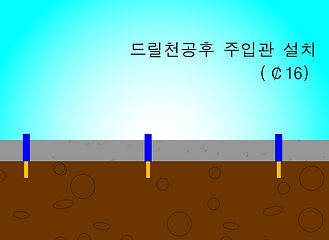

- 콘크리트 양생 후 버림 콘크리트 및 토사 천공 작업 후 주입용 강관 (∮16mm)을 항타하여 기초지반에 관입 설치
3. 약액주입 - 파워필 물질

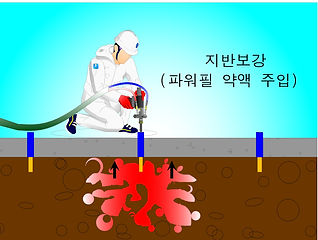

기초지반 내의 느슨한 공극은 채우고 지중의 물은 밀어내는 파워필 물질의 순간적인 팽창압력으로 흙을 압밀 강화 시켜 전단응력에 대한 지내력을 증가 시켜준다.
4. 약액주입 완료
주입이 완료되면 건설공인시험업체를 통한 지내력 시험 (간이 동적콘관입 시험) 및 고강도 무수축몰탈을 사용 하여 주입구 마감.
● 시공 영상
- 연약지반, 기초지반 보강공사 (신축 현장 기초지반 보강)
